Chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: ZHICHENG
Số mô hình: ZCF-310
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $16.90/pieces 10-98 pieces
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |
Warranty: |
1year |
Customized support: |
ODM, OEM |
Technics: |
Forged |
Connection: |
Flange |
Shape: |
Equal |
Head Code: |
Round |
Product name: |
Flexible Joint Rubber Expansion Bellows |
Rubber material: |
EPDM, CR, NBR, NEOPRENE |
Nominal diameter: |
DN25-DN3000 |
Line type: |
Flange end or thread end |
Flange standard: |
DIN, BS, JIS, ANSI |
Applicable temperature: |
-15~80℃(Special -30~150℃) |
Applicable media: |
Air, water, sewage, sea water, acid, alkali, oil etc |
Working pressure: |
6-40bars |
Test pressure: |
1.5 times of working pressure |
Explosion pressure: |
2 times of working pressure |

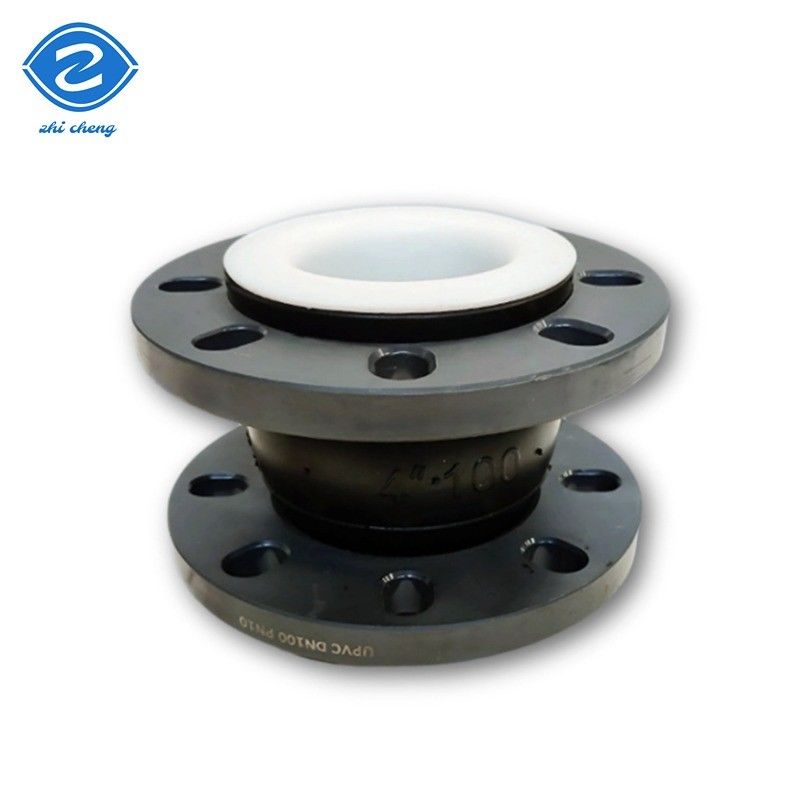

Các khớp mở rộng cao su bao gồm cao su bên trong và bên ngoài, lớp dây thừng và sợi dây thép,
được thêu và sau đó được kết hợp với các miếng lót kim loại hoặc áo khoác lỏng lẻo của các khớp song song.
Nó được sử dụng rộng rãi trong các hệ thống đường ống khác nhau.
Các khớp mở rộng cao su cho phép chuyển động bốn chiều, và chúng được đúc từ nhựa tổng hợp
cao su và dây nylon, và điều này có thể làm giảm rung động và tiếng ồn, và bù đắp nhiệt
mở rộng và co lại do thay đổi nhiệt độ.
| Không. | Tên | Vật liệu |
| 1 | Cao su bên ngoài / bên trong | NR, EPDM, NBR, Neoprene vv |
| 2 | Khung | Vải dây nylon |
| 3 | Nhẫn áp suất | Sợi dây thép |
| 4 | Phân | Thép cacbon galvanized, sơn sắt ductile, thép không gỉ vv |
| Điều kiện hoạt động | |
| Nhiệt độ hoạt động | -15°C~80°C(-30°C~150°C) |
| Áp suất làm việc | 6-40bars ((PN6-PN40) |
| Áp suất thử nghiệm | 1.5 lần áp suất làm việc |
| Áp suất nổ | 2 lần áp suất làm việc |
| Các phương tiện áp dụng | Không khí, nước, nước thải, nước biển, axit, kiềm, dầu vv |
|
Kích thước kết nối chính |
|||||||
|
Chiều kính danh nghĩa |
Chiều dài (mm) |
Di chuyển trục |
Di chuyển ngang (mm) |
góc nghiêng (a1 + a2) ° |
Chiều dài đặc biệt (mm) |
||
|
mm |
inch |
Nén (mm) |
Thêm (mm) |
||||
|
32 |
1 1/4 |
95 |
9 |
6 |
9 |
15° |
130/150/200 |
|
40 |
1 1/2 |
95 |
10 |
6 |
9 |
15° |
130/150/200 |
|
50 |
2 |
105 |
10 |
7 |
10 |
15° |
130/150/200 |
|
65 |
2 1/2 |
115 |
13 |
7 |
11 |
15° |
130/150/200 |
|
80 |
3 |
135 |
15 |
8 |
12 |
15° |
130/150/200 |
|
100 |
4 |
150 |
19 |
10 |
13 |
15° |
130/200 |
|
125 |
5 |
165 |
19 |
12 |
13 |
15° |
130/150/200 |
|
150 |
6 |
180 |
20 |
12 |
14 |
15° |
130/150/200 |
|
200 |
8 |
210 |
25 |
16 |
22 |
15° |
130/150/200 |
|
250 |
10 |
230 |
25 |
16 |
22 |
15° |
130/150/200 |
|
300 |
12 |
245 |
25 |
16 |
22 |
15° |
130/150/200 |
|
350 |
14 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
|
400 |
16 |
255 |
25 |
16 |
22 |
15° |
130/150/200 |
|
450 |
18 |
255 |
25 |
16 |
22 |
15° |
200 |
|
500 |
20 |
255 |
25 |
16 |
22 |
15° |
200 |
|
600 |
24 |
260 |
25 |
16 |
22 |
15° |
300 |
(Lưu ý: Phạm vi kích thước từ DN25-3000 đều có sẵn, kích thước đặc biệt và chiều dài cũng có thể
được tùy chỉnh
xin vui lòng liên hệ với chúng tôi để biết thông tin chính xác.
ZHICHENG có một hệ thống kiểm soát chất lượng nghiêm ngặt, quy trình sản xuất tiêu chuẩn, tiêu chuẩn hóa
Kiểm tra tại nhà máy có nghĩa là đảm bảo rằng mỗi sản phẩm đáp ứng yêu cầu của khách hàng,
và cung cấp
khách hàng với các sản phẩm chất lượng cao.
| Bao bì |
1Bao bì bên trong: phim nhựa với vỏ bìa. |
Khi khách hàng cài đặt, chúng tôi sẽ cung cấp hướng dẫn cài đặt, ghi chú cài đặt và
hướng dẫn bảo trì. và đây là hình ảnh lắp đặt của khớp mở rộng cao su DN1800.
Vui lòng nhấp vào đây để liên hệ với chúng tôi để biết thêm chi tiết về các sản phẩm.
chúng tôi sẽ cố gắng hết sức để cung cấp cho bạn dịch vụ và sản phẩm chất lượng.
Q: Bạn là một công ty thương mại hay nhà sản xuất?
A: Chúng tôi là nhà sản xuất các khớp mở rộng cao su, khớp mở rộng kim loại, ống dẫn linh hoạt, khớp tháo rời,
các khớp cắt, các bộ điều hợp và các khớp kẹp với hơn 30 năm kinh nghiệm.
Q: Bạn có một danh mục?
A: Vâng, chúng tôi có. Xin hãy cho tôi biết email hoặc tin nhắn tức thời của bạn và chúng tôi sẽ gửi cho bạn danh mục của chúng tôi.
Q: Bạn có thể cung cấp bản vẽ và thông tin kỹ thuật không?
A: Vâng, bộ phận kỹ thuật chuyên gia của chúng tôi sẽ thiết kế và cung cấp bản vẽ và dữ liệu kỹ thuật.
Q: Bạn cung cấp các mẫu? Có phải miễn phí hay bạn tính phí cho chúng?
A: Vâng, chúng tôi có thể cung cấp mẫu miễn phí, nhưng chi phí vận chuyển được khách hàng chịu.
Q: Các sản phẩm có thể được sản xuất theo yêu cầu của khách hàng không?
A: Vâng, các thông số kỹ thuật trên là các thông số kỹ thuật tiêu chuẩn và chúng tôi có thể thiết kế và sản xuất theo yêu cầu.
Liên hệ với chúng tôi để biết thêm chi tiết về giá cả và đóng gói, vận chuyển và giảm giá ngay bây giờ!
