Chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: ZHICHENG
Chứng nhận: ISO
Số mô hình: ZCF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $13.20/sets 1-99 sets
chi tiết đóng gói: Inner: plastic film, then put into carton case. Bên trong: màng nhựa, sau đó cho vào thùng
Thời gian giao hàng: 5-8 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 15000 bộ / bộ mỗi tháng
Warranty: |
1year |
Hỗ trợ tùy chỉnh: |
ODM, OEM |
kỹ thuật: |
Rèn / lưu hóa |
Kết nối: |
sườn |
Hình dạng: |
Bình đẳng |
Mã đầu: |
Vòng |
Product name: |

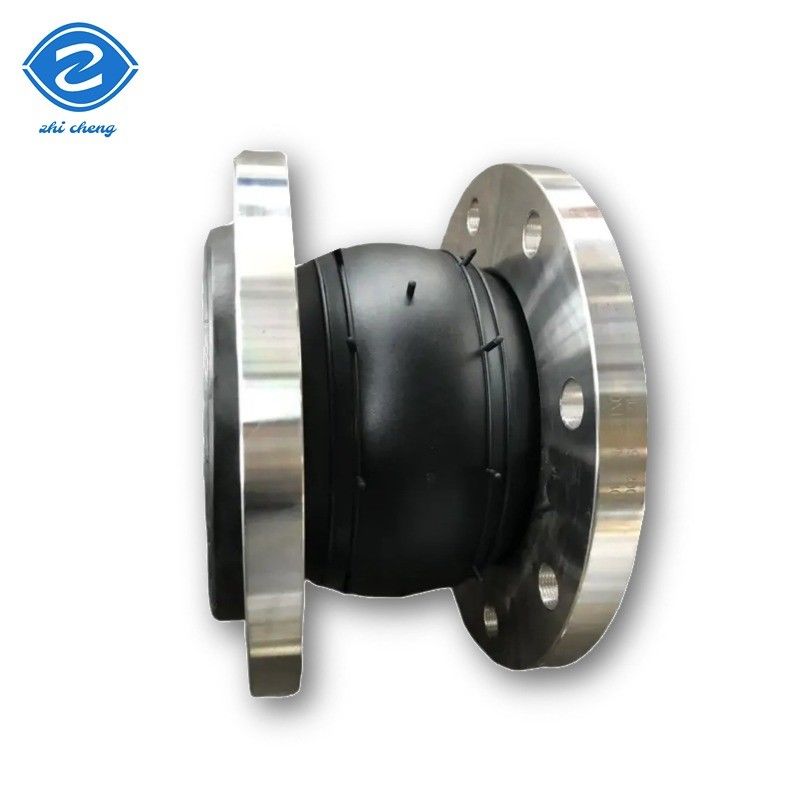

Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
Nhiệt độ hoạt động: |
-15°C-80°C (trong đặc biệt -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
vật liệu mặt bích: |
Thép Carbon mạ kẽm, thép không gỉ, v.v. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
Warranty: |
1year |
Hỗ trợ tùy chỉnh: |
ODM, OEM |
kỹ thuật: |
Rèn / lưu hóa |
Kết nối: |
sườn |
Hình dạng: |
Bình đẳng |
Mã đầu: |
Vòng |
Product name: |
Hot Selling Single Sphere Rubber Expansion Joint |
Working Pressure: |
PN6-PN40 |
Nhiệt độ hoạt động: |
-15°C-80°C (trong đặc biệt -30°C-150°C) |
Applicable media: |
Air,water,sewage,acid,oil,etc. |
Nominal diameter: |
DN25-DN3000 |
vật liệu mặt bích: |
Thép Carbon mạ kẽm, thép không gỉ, v.v. |
Rubber material: |
NR,EPDM,NBR etc. |
Flange Standard: |
DIN,ANSI,JIS etc. |
Factory address: |
Henan, China |
Port: |
Qingdao, Tianjin, Dalian, Shanghai, Ningbo, Guangzhou, Yiwu, etc. |
| các thông số | SS304 | thép carbon | Lưu ý quan trọng |
|---|---|---|---|
| Kháng áp | 1.5MPa ((ANSI 150LBS) | 1.5MPa | chọn ANSI 300LBS hoặc thiết kế tăng cường |
| Nhiệt độ | -50°C~+200°C | -20°C~+120°C | se FKM (nhựa lỏng) cho các ứng dụng nhiệt độ cao |
| Chống ăn mòn | xuất sắc (chống lại các axit yếu, kiềm và dung môi hữu cơ) | yêu cầu lớp phủ chống ăn mòn (chẳng hạn như mạ) | khuyến cáo lớp lót PTFE cho môi trường axit mạnh. |
| So sánh chi phí | cao hơn (chi phí vật liệu và chế biến) | kinh tế (giảm chi phí 30%-50%) | chi phí bảo trì dài hạn cần đánh giá toàn diện |
|
Vật liệu của khớp cao su
|
|
|
||
|
Không, không.
|
Tên
|
Vật liệu
|
||
|
1
|
Cao su bên ngoài / bên trong
|
NR, NBR, EPDM, SBR, BR vv
|
||
|
2
|
Khung
|
Vải thẻ nylon
|
||
|
3
|
Nhẫn áp suất
|
Sợi dây thép
|
||
|
4
|
Phân
|
Q235 thép carbon, 304 thép không gỉ vv
|
||
|
Các điều kiện kỹ thuật của khớp cao su
|
|
|
|
|||
|
Loại
|
1
|
2
|
3
|
|||
|
Áp suất làm việc ((Kg f/cm2)
|
1.0(10)
|
1.6(16)
|
2.5 ((25)
|
|||
|
Áp suất nổ ((Kg f/cm2)
|
2.0(20)
|
3.0(30)
|
4.5 ((45)
|
|||
|
Giá trị chân không ((mmHg)
|
2.0(20)
|
86.7 ((650)
|
100 ((750)
|
|||
|
Nhiệt độ áp dụng
|
-15 °C ~ + 80 °C (-30 °C ~ + 150 °C đặc biệt)
|
|
|
|||
|
Các phương tiện áp dụng
|
Không khí, không khí nén, nước, nước biển, nước nóng, dầu, axit và kiềm vv
|
|
|
|||
|
Kích thước kết nối chính của khớp cao su
|
|
|
|
|
|
|
||||||
|
Chiều kính danh nghĩa ((DN))
|
|
Chiều dài
|
Di chuyển trục
|
|
Di chuyển ngang
|
góc uốn
|
||||||
|
mm
|
inch
|
Chiều dài ((mm)
|
Nén (mm)
|
mm
|
mm
|
(a1 + a2) °
|
||||||
|
32
|
1 và 1/4
|
95
|
6
|
9
|
9
|
15°
|
||||||
|
40
|
1 và 1/2
|
95
|
6
|
10
|
9
|
15°
|
||||||
|
50
|
2
|
105
|
7
|
10
|
10
|
15°
|
||||||
|
65
|
2 và 1/2
|
115
|
7
|
13
|
11
|
15°
|
||||||
|
80
|
3
|
135
|
8
|
15
|
12
|
15°
|
||||||
|
100
|
4
|
150
|
10
|
19
|
13
|
15°
|
||||||
|
125
|
5
|
165
|
12
|
19
|
13
|
15°
|
||||||
|
150
|
6
|
180
|
12
|
20
|
14
|
15°
|
||||||
|
200
|
8
|
210
|
16
|
25
|
22
|
15°
|
||||||
|
250
|
10
|
230
|
16
|
25
|
22
|
15°
|
||||||
|
300
|
12
|
245
|
16
|
25
|
22
|
15°
|
||||||
|
350
|
14
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
400
|
16
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
450
|
18
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
500
|
20
|
255
|
16
|
25
|
22
|
15°
|
||||||
|
600
|
24
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
700
|
28
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
800
|
32
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
900
|
36
|
260
|
16
|
25
|
22
|
15°
|
||||||
|
1000
|
40
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1200
|
48
|
260
|
18
|
26
|
24
|
15°
|
||||||
|
1400
|
56
|
350
|
20
|
28
|
26
|
15°
|
||||||
|
1600
|
64
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
1800
|
72
|
350
|
25
|
35
|
30
|
10°
|
||||||
|
2000
|
80
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2200
|
88
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2400
|
96
|
420
|
25
|
35
|
30
|
10°
|
||||||
|
2600
|
104
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
2800
|
112
|
450
|
25
|
35
|
30
|
10°
|
||||||
|
3000
|
120
|
500
|
25
|
35
|
30
|
10°
|
||||||
Hình ảnh sản phẩm
