Chi tiết sản phẩm
Nguồn gốc: Henan, Trung Quốc
Hàng hiệu: ZHICHENG
Chứng nhận: ISO
Số mô hình: ZCF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $13.20/sets 1-99 sets
Bảo hành: |
1 năm |
Hỗ trợ tùy chỉnh: |
ODM, OEM |
kỹ thuật: |
Rèn / lưu hóa |
Kết nối: |
sườn |
Hình dạng: |
Bình đẳng |
Mã đầu: |
Vòng |
Tên sản phẩm: |
Vận bán nóng khớp mở rộng cao su đơn hình cầu |
Áp lực làm việc: |
PN6-PN40 |
Nhiệt độ hoạt động: |
-15°C-80°C (trong đặc biệt -30°C-150°C) |
Phương tiện áp dụng: |
Không khí, nước, nước thải, axit, dầu, v.v. |
Đường kính danh nghĩa: |
dn25-dn3000 |
vật liệu mặt bích: |
Thép Carbon mạ kẽm, thép không gỉ, v.v. |
Chất liệu cao su: |
NR,EPDM,NBR v.v. |
tiêu chuẩn mặt bích: |
DIN, ANSI, JIS, v.v. |
Địa chỉ nhà máy: |
Henan, Trung Quốc |
Bảo hành: |
1 năm |
Hỗ trợ tùy chỉnh: |
ODM, OEM |
kỹ thuật: |
Rèn / lưu hóa |
Kết nối: |
sườn |
Hình dạng: |
Bình đẳng |
Mã đầu: |
Vòng |
Tên sản phẩm: |
Vận bán nóng khớp mở rộng cao su đơn hình cầu |
Áp lực làm việc: |
PN6-PN40 |
Nhiệt độ hoạt động: |
-15°C-80°C (trong đặc biệt -30°C-150°C) |
Phương tiện áp dụng: |
Không khí, nước, nước thải, axit, dầu, v.v. |
Đường kính danh nghĩa: |
dn25-dn3000 |
vật liệu mặt bích: |
Thép Carbon mạ kẽm, thép không gỉ, v.v. |
Chất liệu cao su: |
NR,EPDM,NBR v.v. |
tiêu chuẩn mặt bích: |
DIN, ANSI, JIS, v.v. |
Địa chỉ nhà máy: |
Henan, Trung Quốc |

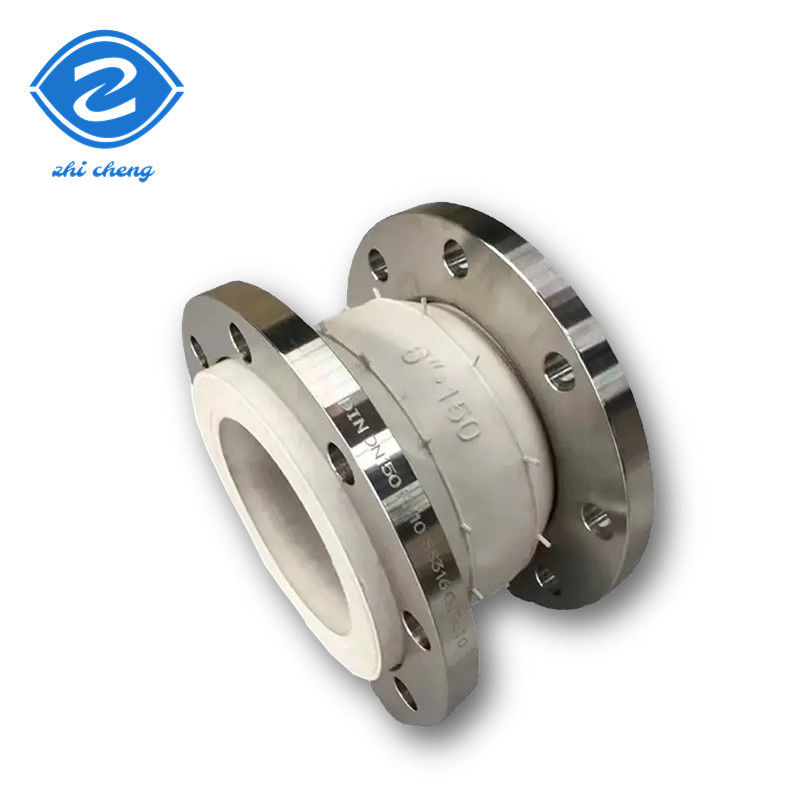

Việc giới thiệu khớp mở rộng cao su loại thực phẩm | ||
Các phương tiện áp dụng | Nhẫn áp suất | |
Vật liệu cao su | Thức ăn | |
Chiều kính danh nghĩa | 100 mm | |
Chiều dài cao su | 150mm | |
Áp suất danh nghĩa | 1.6 Mpa | |
Tiêu chuẩn của miếng kẹp | DIN | |
Vật liệu của miếng kẹp | Thép không gỉ 304 | |
Loại | Quả cầu đơn | |
Hình dạng | Hình dạng bằng nhau | |
Số lượng | 1 miếng | |
Các điều kiện kỹ thuật của khớp cao su | ||||||
Loại | 1 | 2 | 3 | |||
Áp suất làm việc ((Kg f/cm2) | 1.0(10) | 1.6(16) | 2.5 ((25) | |||
Áp suất nổ ((Kg f/cm2) | 2.0(20) | 3.0(30) | 4.5 ((45) | |||
Giá trị chân không ((mmHg) | 2.0(20) | 86.7 ((650) | 100 ((750) | |||
Nhiệt độ áp dụng | -15 °C ~ + 80 °C (-30 °C ~ + 150 °C đặc biệt) | |||||
Các phương tiện áp dụng | Không khí, không khí nén, nước, nước biển, nước nóng, dầu, axit và kiềm vv | |||||
Kích thước kết nối chính của khớp cao su | ||||||||||||
Chiều kính danh nghĩa ((DN)) | Chiều dài | Di chuyển trục | Di chuyển ngang | góc uốn | ||||||||
mm | inch | Chiều dài ((mm) | Nén (mm) | mm | mm | (a1 + a2) ° | ||||||
32 | 1 và 1/4 | 95 | 6 | 9 | 9 | 15° | ||||||
40 | 1 và 1/2 | 95 | 6 | 10 | 9 | 15° | ||||||
50 | 2 | 105 | 7 | 10 | 10 | 15° | ||||||
65 | 2 và 1/2 | 115 | 7 | 13 | 11 | 15° | ||||||
80 | 3 | 135 | 8 | 15 | 12 | 15° | ||||||
100 | 4 | 150 | 10 | 19 | 13 | 15° | ||||||
125 | 5 | 165 | 12 | 19 | 13 | 15° | ||||||
150 | 6 | 180 | 12 | 20 | 14 | 15° | ||||||
200 | 8 | 210 | 16 | 25 | 22 | 15° | ||||||
250 | 10 | 230 | 16 | 25 | 22 | 15° | ||||||
300 | 12 | 245 | 16 | 25 | 22 | 15° | ||||||
350 | 14 | 255 | 16 | 25 | 22 | 15° | ||||||
400 | 16 | 255 | 16 | 25 | 22 | 15° | ||||||
450 | 18 | 255 | 16 | 25 | 22 | 15° | ||||||
500 | 20 | 255 | 16 | 25 | 22 | 15° | ||||||
600 | 24 | 260 | 16 | 25 | 22 | 15° | ||||||
700 | 28 | 260 | 16 | 25 | 22 | 15° | ||||||
800 | 32 | 260 | 16 | 25 | 22 | 15° | ||||||
900 | 36 | 260 | 16 | 25 | 22 | 15° | ||||||
1000 | 40 | 260 | 18 | 26 | 24 | 15° | ||||||
1200 | 48 | 260 | 18 | 26 | 24 | 15° | ||||||
1400 | 56 | 350 | 20 | 28 | 26 | 15° | ||||||
1600 | 64 | 350 | 25 | 35 | 30 | 10° | ||||||
1800 | 72 | 350 | 25 | 35 | 30 | 10° | ||||||
2000 | 80 | 420 | 25 | 35 | 30 | 10° | ||||||
2200 | 88 | 420 | 25 | 35 | 30 | 10° | ||||||
2400 | 96 | 420 | 25 | 35 | 30 | 10° | ||||||
2600 | 104 | 450 | 25 | 35 | 30 | 10° | ||||||
2800 | 112 | 450 | 25 | 35 | 30 | 10° | ||||||
3000 | 120 | 500 | 25 | 35 | 30 | 10° | ||||||
